工控機主板的供電單元，也被稱為電源模塊，負責為主板提供電力。即使是一款的主板，若沒有得到穩定的供電，也會無法正常運行。

　　電源模塊通常由多個組件組成，包括變壓器、整流器、電容器等。其主要功能是將交流電轉換成適合工控機主板使用的直流電。同時，電源模塊還負責過濾電源中的噪聲和雜波，以確保主板穩定運行。

　　工控機主板的供電部分可以分成3個：輸人部分、控制部分和輸出部分。

　　1、輸人部分

　　目前工業上使用的絕大部分工控機的主板CPU是從I2V直接取電，早期的可能會從5V取電，通常主板采用I2V供電以及24PIN+8PIN輸入端口，直接連接到主板上，給主板以及其他電子元器件供電。

　　2、控制部分

　　因?yàn)槲覀円膊荒鼙ＷC我們使用的電源它能夠100輸出的是我們需要的電流，所以，工控機主板還必須經過電感、電容等整流控制部分進行整合后才可以達到理想值。整個過程大概是這樣：12V電壓輸人之后，跟我們實際CPU需要使用的電壓還有很大差距，需要個轉變的過程，于是通過PWM控制的兩個MOS管開始工作，在開關作用下形成脈沖電流，然后通過電感儲能形成平滑的直流電，就生成了我們所需要的電流。

　　3、輸出部分

　　如果經過上面控制部分的整合、調整還不能達到我們工控機主板元器件所需要的用電要求，那么我們就還需要經過輸出濾波電容的過濾，方可輸出到CPU,從而為CPU提供穩定的低電流。

　　我們再對參與給主板供電單元的元件進行下補充：

　　晶體管：在電路中主要起到開關的作用，可以預防高電壓，避免引起主板故障。

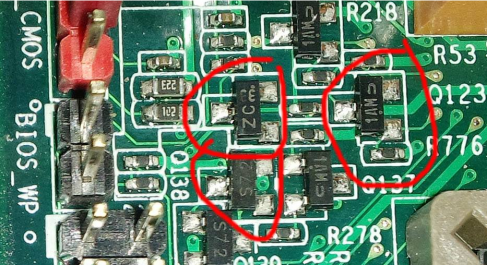

　　（晶體管）

　　電源控制芯片：通過快速的開啟和關閉，把主板電壓降低到CPU和芯片組能夠使用的電壓。

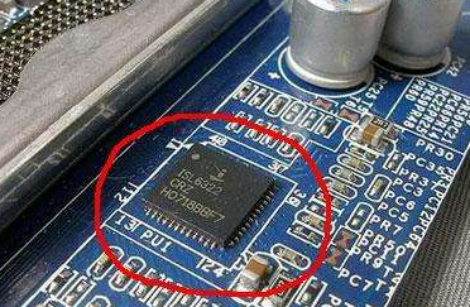

　　（電源控制芯片）

　　濾波電容：用來存儲電荷，如果外界電壓比自身的電壓高，就會充電，否則就會放電，使電壓保持穩定的狀態。

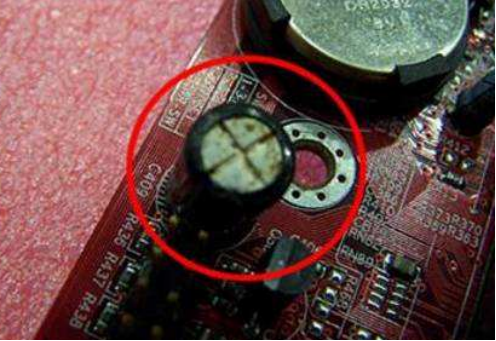

　　（濾波電容）

　　電感元件：減少噪聲、保持電流的穩定的作用。我們都知道，當流過電感的電流發生變化的時候，線圈會對電流造成個阻礙，使電流產生變化，因此它在此處起到了穩定電流的作用。

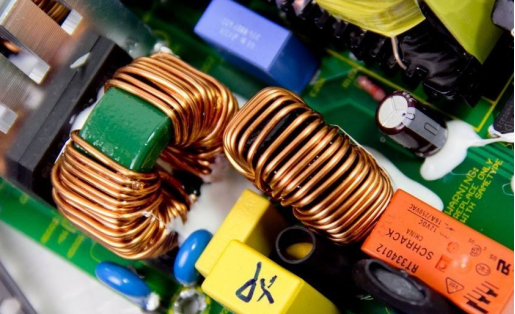

　　（電感元件）
